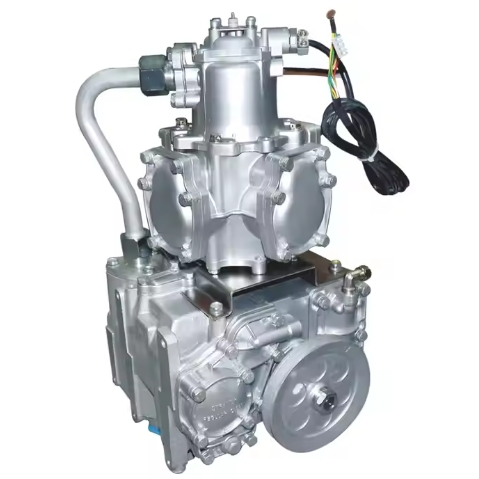

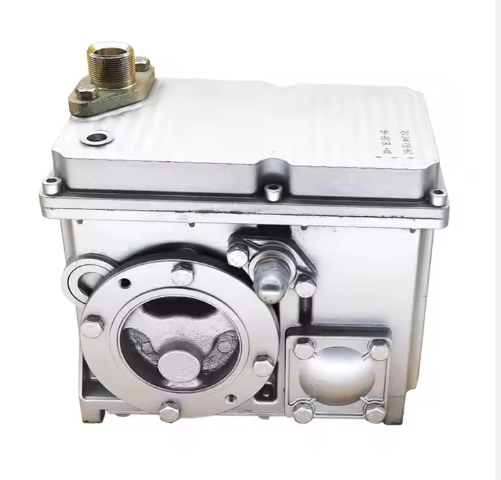

El medidor de flujo convierte el flujo de gasolina enviado desde la bomba en movimiento rotativo mediante un cigüeñal, gracias al movimiento de ida y vuelta del pistón, para su visualización en el contador.
Este medidor puede medir el flujo de gasolina con gran precisión.
·La gasolina enviada desde la bomba ingresa al cilindro a través de la válvula deslizante, empujando el pistón del lado A hacia adentro.
·A continuación, el pistón del lado B es empujado hacia afuera, y la gasolina en el cilindro B es enviada a la sección C a través de la apertura de la válvula deslizante, para luego ser expulsada desde la boquilla. El tubo y la manguera están ··acoplados a la salida del medidor de flujo y conectados a la boquilla.
·Cuando los cuatro pistones alternan su movimiento de ida y vuelta, las bielas accionan el cigüeñal, cuyo movimiento se transmite al contador.
·Pistón de calidad excepcional, que garantiza una mayor vida útil y una precisión elevada.
·No requiere calibración hasta alcanzar los 2.000.000 litros.
·Apariencia novedosa, cuerpo compacto, excelente resistencia a la abrasión, medición precisa y funcionamiento confiable con larga vida útil.
·100% probado en fábrica.
| Especificaciones Técnicas |
| Presión de Trabajo | 0.12 - 0.35Mpa |
| Temperatura | -25°C to 55°C |
| Caudal | 5 - 100L/m |
| Precisión de Medición | ±0.2% or better |
| Variación de Repetición | ≤0.1% |
| Caudal por Revolución | 0.5L |
| Dirección de Rotación del Eje | Clockwise |
| Vida Útil | ≈10000000L |
| Dimensiones | 215mm×234mm×240mm |
| Peso Neto | About 6KG |
